800 КВА төмен вольтты құрғақ типті трансформатор-6,6/0,55 КВ|Оңтүстік Африка 2025

01 Жалпы

1.1 Жобаның сипаттамасы

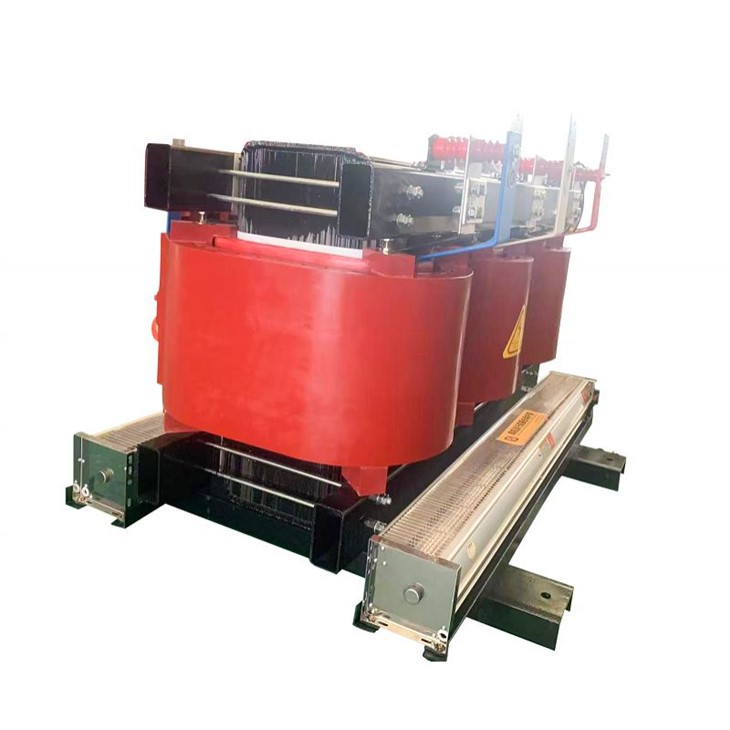

2025 жылы 800 кВА құйылған катушкалы құрғақ түрдегі трансформатор Оңтүстік Африкаға жеткізілді. Трансформатордың номиналды қуаты KNAN/KNAF салқындатуымен 800 кВА құрайды. Бастапқы кернеу ±2*2,5% түрту диапазонымен (NLTC) 6,6 кВ, қайталама кернеу 0,55 кВ, олар Dyn11 векторлық тобын құрады.

Қазіргі әлемде бизнестің үздіксіздігі, қауіпсіздік және энергия тиімділігі ең маңызды болып табылады, құйма катушкалар{0}}құрғақ түрдегі трансформатор заманауи электр тарату жүйесінің ірге тасы болып табылады. Максималды сенімділік үшін жасалған бұл трансформаторлар теңдесі жоқ жан тыныштығын қамтамасыз етеді. Олардың-жалынға төзімді, эпоксидті-қапталған конструкциясы өрт қаупін болдырмайды, бұл маңызды жүктеріңізге тікелей жақын жерде қауіпсіз орнатуға мүмкіндік береді, бұл құнды орынды үнемдейді және орнату шығындарын азайтады.

Тұрақтылыққа және иеленудің төмен жалпы құнына назар аудара отырып, біздің құйылған катушкалы трансформаторларымыз энергия шығынын барынша азайтатын, жұмысты айтарлықтай үнемдеуге әкелетін жоғары-тиімді дизайнмен ерекшеленеді. Олар іс жүзінде ешқандай техникалық қызмет көрсетуді қажет етпейді және ең қиын өнеркәсіптік жағдайларға төтеп беретіндей етіп жасалған, -өндірістік зауыттар мен жаңартылатын энергия жобаларынан бастап коммерциялық кешендер мен қоғамдық инфрақұрылымға дейінгі ең маңызды операцияларыңыз үшін үздіксіз қуат береді. Ақылды, қауіпсіз және тұрақты қуат шешімі үшін құйма катушкалар технологиясын таңдаңыз.

1.2 Техникалық сипаттама

800 кВА құйылған катушкалар құрғақ типті трансформатордың сипаттамасы және деректер парағы

1.3 Сызбалар

800 кВА құйылған шайыр құрғақ типті трансформатор диаграммасының сызбасы және өлшемі.

02 Өндіріс

2.1 Негізгі

Темір өзегі ағынның төмен тығыздықтарында жұмыс істеу үшін мұқият жобаланған, бұл жүктемесіз жоғалтуларды айтарлықтай азайтады және тыныш өнімділікті қамтамасыз етеді. Құйынды ток жолдарын болдырмау үшін жұқа ламинациялар оқшаулағыш қабатпен жеке жабылған. Жинақтаудан кейін өзек бір нүктеде сенімді түрде бекітіліп, қатты жерге тұйықталған, бұл айналмалы токтардың қаупін жояды және қауіпсіз, сенімді және энергияны үнемдейтін- жұмысты қамтамасыз етеді.

2.2 Орам

Құйылған катушкалардың құрғақ түріндегі трансформатор орамдары үшін өткізгіштер реттелген түрде орналастырылады және алдымен шыны талшықты материалдармен оқшауланады, содан кейін ыстыққа төзімді эпоксидті шайыр қосындысымен-вакуумды қысыммен құйылады. Кептірілген орам ықшам, қатты оқшаулау жүйесін құрайды, ол тиімді жылуды тарату үшін жоғары диэлектрлік беріктігі мен жылу өткізгіштігімен ғана емес, сонымен қатар әртүрлі ішкі және сыртқы қолданбаларға жарамды-ластануға және коррозияға қарсы{3}} мүмкіндіктері бар.



2.3 Қорытынды жиналыс

Құрғақ типті трансформаторлар жинағы үшін темір өзек алдымен мықтап орналастырылады. Алдын ала құйылған орамдар-одан кейін олардың орнын бекітетін оқшаулағыш компоненттері бар өзекке жиналады. Орамдар мен сыртқы терминалдар арасындағы қорғасын қосылымдары орындалады және салқындату жүйелері (мысалы, осьтік желдеткіштер) біріктірілген. Содан кейін қоршау бекітіледі және құрылғының тұтастығы мен өнімділігін растау үшін-жинақтаудан кейінгі тексерулер-оның ішінде оқшаулау кедергісі мен бұрылыстардың арақатынасы сынақтары-өткізіледі.





03 Тестілеу

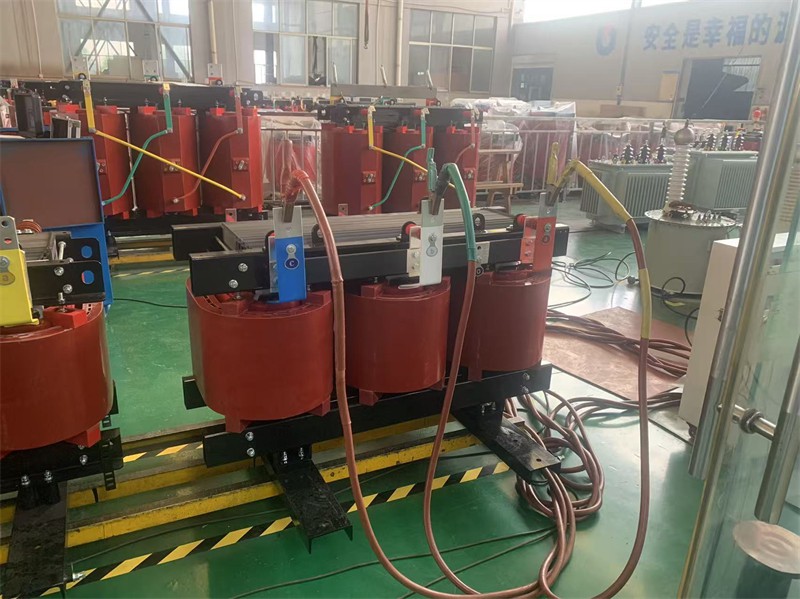

800кВА-6,6/0,55кВ құйылған катушкалы құрғақ түрдегі трансформаторға арналған сынақтар әдеттегі элементтерді қамтитын IEC 60076-1, 60076-3 және 60076-11 стандарттарына сәйкес келеді: орамның кедергісін өлшеу (теңгерімсіздік жылдамдығы) 1% аз немесе кернеудің ығысу коэффициенті1D/с. ауытқу ±1/10), қысқа тұйықталу кедергісі/жүктеме жоғалту және жүктемесіз жоғалту/ток сынақтары, қолданбалы кернеу сынағы (В 20кВ/60с, ЖҚ 5кВ/60с), индукцияланған кернеуге төзімділік сынағы (1,1кВ, 150Гц, 40с) және ішінара разряд сынағы (макс. Les10-ге тең немесе тең); барлық өлшенген мәндер талаптарға сәйкес келеді, «Өту» қорытындысы бар.

04 Орау және жөнелту

4.1 Қаптама

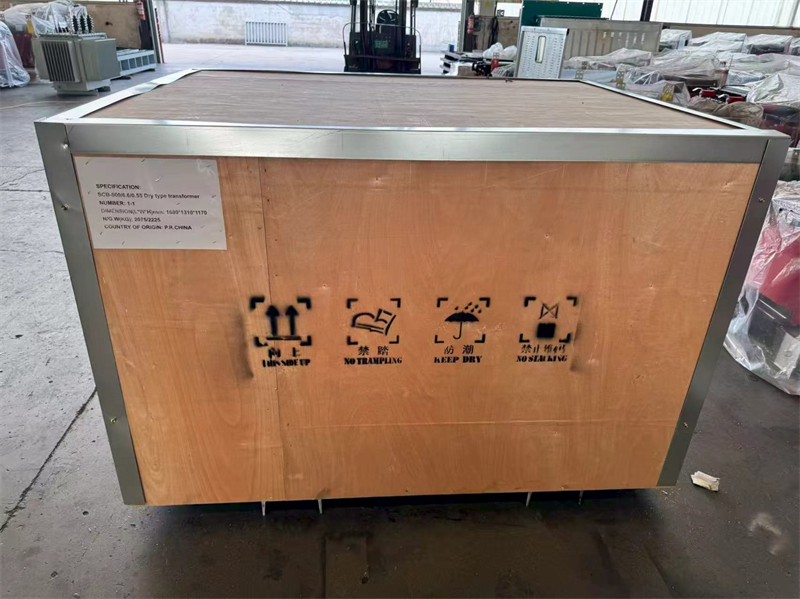

Құрғақ типті құйылған катушкалар үшін ағаш қораптың қаптамасында күшейтілген бұрыштар және қораптың сыртқы жағында болат бау бар. Ішінде трансформатор негізімен туралау үшін арнайы ағаш тіректер пайдаланылады, көбік буферлері корпус пен жәшік арасындағы бос орындарды толтырады және ұзақ-қашықтықта немесе ауыр жүк-тасымалдау кезінде құрылғыны бекітуге жарамды-тозаңға төзімді қабат-қосылады.



4.2 Жеткізу

Құрғақ типті құйылған катушкалар үшін тасымалдау CIF шарттары бойынша Дурбан портына дейін ұйымдастырылады. Ағаштан жасалған{1}}қапталған трансформатор тасымалдау контейнерлеріне салынады; сатушы мұхит жүктерін көтереді және негізгі тәуекелдерді қамтитын теңіз жүктерін сақтандыруды сатып алады. Ол Дурбан портына қауіпсіз тасымалданады, сатушы тауарды кемеге тиеген кезде жеткізу міндеттемелерін орындайды.



05 Сайт және қорытынды

Жетілдірілген құйма катушкалар технологиясын құрғақ типтегі құрылысқа тән қауіпсіздікпен біріктіре отырып, біздің құйма катушкалардың құрғақ түріндегі трансформаторымыз тұрақты, төмен қауіп-қуатты бөлу үшін маңызды сұранысты қанағаттандырады. Мұнай толтырылған қондырғылар мүмкін емес-орталар үшін өте қолайлы, ол жаһандық өнімділік көрсеткіштеріне жауап бере отырып, қатал немесе сезімтал параметрлерде жақсы жұмыс істейді. Құрамдас бөліктен гөрі, бұл ұзақ мерзімді операцияларыңызды күшейту үшін-сапамен қамтамасыз етілген электр инфрақұрылымыңыздың тұрақты негізі.
