150 КВА Трансформатор-13,2/0,208 КВ|АҚШ 2025

01 Жалпы

1.1 Жобаның сипаттамасы

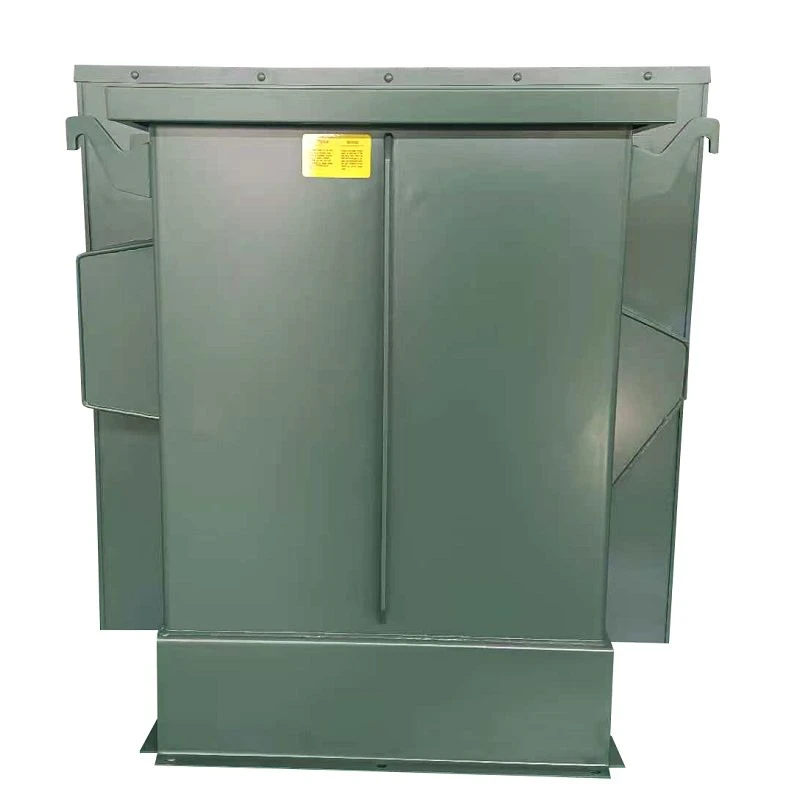

2025 жылы АҚШ-қа 150 кВА үш фазалы тақтайшалы трансформатор жеткізілді. Трансформатордың номиналды қуаты ONAN салқындатуымен 150 кВА. Жоғары кернеу ±2*2,5% түрту диапазонымен (NLTC) 13,2D кВ, төмен кернеу 0,208GrdY/0,12 кВ, олар Dyn1 векторлық тобын құрады.

Бұл төсеніш{0}}орнатылған трансформатор коммуналдық, коммерциялық және өнеркәсіптік қолданбаларда сенімді, қауіпсіз және тиімді қуатты жеткізуге арналған, толығымен өздігінен қамтылған, жер асты-түріндегі тарату трансформаторы. Жер деңгейіндегі бетон төсеміне тікелей орнатуға арналған, ол электр тарату желісіндегі маңызды түйін ретінде қызмет ететін орташа кернеуді жарамды төмен кернеуге дейін төмендетуге арналған сенімді және ықшам шешім ұсынады.

Жоғары сапалы тот баспайтын болаттан жасалған резервуармен жасалған бұл құрылғы ұзақ-конструкцияның тұтастығын және қатал немесе жағалаудағы орталарда-қызметсіз сыртқы қызмет көрсетуді қамтамасыз ететін ерекше коррозияға төзімділікті қамтамасыз етеді. Оның жоғары -тиімділік өнімділігі төмен шығын көрсеткіштерімен дәлелденді, өте төмен жүктемесіз жоғалту 373 Вт және толық жүктеме жоғалуы 1163 Вт, бұл трансформатордың қызмет ету мерзімінде айтарлықтай энергияны үнемдеуге және жұмыс шығындарын азайтуға әкеледі.

Тиімділіктен басқа, бұл трансформатор максималды қорғаныс пен операциялық интеллект үшін жасалған. Ол ішкі ақаулық детекторымен (IFD) жабдықталған, ол ішкі доға ақауларынан алдын ала ескерту мен қорғауды қамтамасыз етеді, жабдық пен жұртшылық үшін қауіпсіздікті арттырады. Төменгі ағынды жан-жақты қорғау және ыңғайлы коммутация үшін біріктірілген төмен{2}}вольтты ажыратқыш қосылған. Сонымен қатар, трансформатордың оқшаулауын найзағайдың түсуі немесе коммутацияның әсерінен болатын зақымданудан қорғау үшін, жоғарғы-вольтты тоқтатқыштар негізгі жағында стандартты түрде орнатылады.

1.2 Техникалық сипаттама

150 кВА төсемдік трансформатордың техникалық сипаттамаларының түрі және деректер парағы

1.3 Сызбалар

150 кВА төсемді монтаждалған трансформатор диаграммасының сызбасы және өлшемі.

02 Өндіріс

2.1 Ажыратқыш

Тақтаға орнатылған трансформаторларға арналған төмен вольтты сөндіргіш трансформатордың төменгі-вольтты жағында орнатылып, тарату жүйесі үшін маңызды қорғаныс және басқару элементі ретінде қызмет етеді. Ол шамадан тыс жүктемелерді, қысқа тұйықталуларды және басқа қалыпты емес ток жағдайларын жоғары жауап беру қабілетімен жылдам анықтайды және тоқтатады, трансформатордың, төменгі ағындағы жабдықтың және электр желісінің зақымдалуын болдырмайды. Сыртқы жұмыс орталарына бейімделу үшін берік конструкциясы, сенімді сыну қабілеті және ауа райына төзімді дизайнымен-олайлы техникалық қызмет көрсету және жүйені басқару үшін қолмен және қосымша электрмен жұмыс істеуге қолдау көрсетеді. Токтың қауіпсіз таралуын және ақаулардың жылдам оқшаулануын қамтамасыз ете отырып, бұл автоматты ажыратқыш қалалық, коммерциялық және өнеркәсіптік қуатты тарату сценарийлерінде тақтайша орнатылған трансформатордың жалпы тұрақтылығы мен қауіпсіздігін арттырады.

2.2 IFD

Бұл орнатылған трансформатордағы кіріктірілген ақау детекторы (IFD){0}} сенімділік пен қауіпсіздікті арттыруға арналған кешенді бақылау жүйесі болып табылады. Ол ішкі қысым, сұйықтық деңгейі және температура сияқты негізгі жұмыс параметрлерін үздіксіз бақылайды. Ішкі электр ақауы болған жағдайда, ол пайда болатын қысымның көтерілуін жылдам анықтайды және сыртқы шкафта көрінетін жалауша дабылын қосады. Бұл дереу, жергілікті индикация ақауды тез анықтауға және орынды анықтауға мүмкіндік береді. IFD жүйесі апатты сәтсіздіктердің алдын алуға, үзіліс уақытын азайтуға және трансформатордың жалпы қызмет ету мерзімін ұзартуға көмектесетін алдын ала техникалық қызмет көрсету шешімдерін қабылдауға мүмкіндік беретін маңызды ерте ескертуді қамтамасыз етеді.

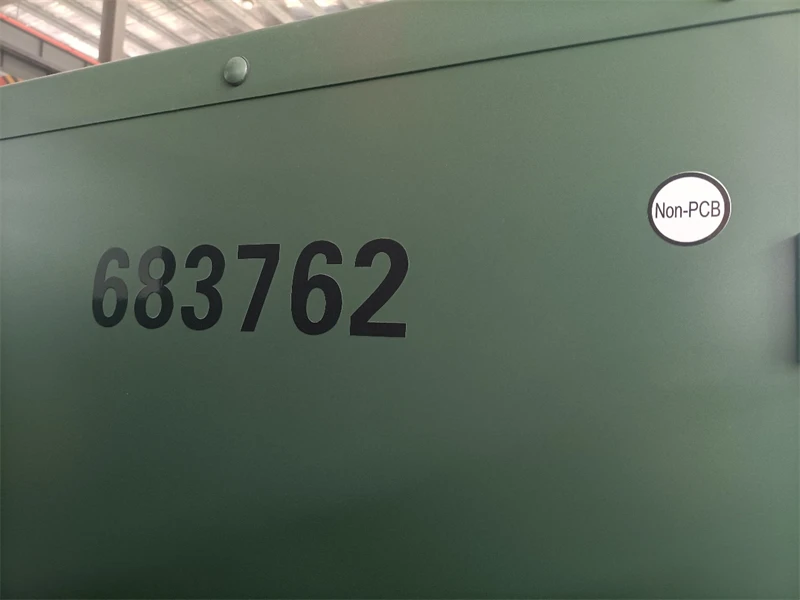

2.3 -ПХД емес жапсырма

Бұл тақтаға орнатылған трансформаторға жапсырылған "-PCB емес" жапсырмасы-қауіпсіздік және қоршаған орта туралы маңызды мәлімдеме ретінде қызмет етеді. Ол трансформатордың диэлектрлік оқшаулағыш сұйықтығында бір кездері ескі электр жабдықтарында жиі қолданылған қауіпті химиялық заттардың полихлорланған бифенилдердің (ПХД) жоқтығын анық куәландырады. Бұл жапсырма коммуналдық қызметкерлерге, алғашқы көмек көрсетушілерге және қоршаған ортаны реттеушілерге құрылғының заманауи денсаулық және қауіпсіздік ережелеріне (мысалы, EPA нұсқаулары және IEEE C57.12.29 стандарты) сәйкес келетініне дереу көзбен шолу жасайды. Ол қауіпсіз жұмыс ортасын, жеңілдетілген өңдеу және кәдеге жарату процедураларын және өндірушінің қоршаған ортаны қорғау мен тұрақты дизайнға деген міндеттемесін білдіреді.

2.4 Втулка ұңғымасы

200А 35кВ класты втулка ұңғымасы май толтырылған қондырғылардағы бастапқы орама сымдарын тоқтатуға арналған-. Тот баспайтын болаттан немесе мырыш бихроматынан-қалыптастырылған 3{7}}тесік қысқыштары арқылы резервуардың қабырғасына сырттан орнатылады, ол 65 мм тесікке сәйкес келеді және сенімді, ылғалға төзімді-нығыздау үшін резеңке тығыздағышты пайдаланады. Температураның тұрақтылығы және ылғалды сіңіру қабілеті төмен жоғары сапалы полимерден жасалған, оның сенімді өткізгіштігі үшін 200А үздіксіз токқа және қысқа уақытқа төтеп беру мүмкіндіктеріне (10 000А/0,17А/3,50с) қолдау көрсететін иректелген мыс шпилькалары (ендірілген немесе алынбалы) бар. 36,6 кВ фазаға{21}}және 150 кВ BIL-ге дейінгі кернеу көрсеткіштерімен ол қатал сыртқы ортада берік, тұрақты өнімділікті қамтамасыз ету үшін қатаң өндірістік сынақтардан өтеді.

2.5 Шынтақ ұстағышы

Шынтақ ұстағыш металл оксиді варисторының (MOV) модулін асқын тотығымен өңделген оқшаулағыш және жартылай өткізгіш резеңке корпусқа-біріктіреді, бұл IEEE 386 стандарттарына сәйкес келетін салалық өнімдермен алмасу мүмкіндігіне сәйкес келеді. #4AWG икемді мыс бұрымды тоқылған жер қорғасынымен және ауа-райына төзімді тот баспайтын болаттан жасалған қалпақпен жабдықталған, ол асқын кернеуді жерге бағыттау, төсемге орнатылған трансформаторларды, кіріс шкафтарды және кабельдің қызмет ету мерзімін ұзарту кезінде жерасты тарату жүйелерін қорғау арқылы сенімді асқын кернеуден қорғауды қамтамасыз етеді. Тәждің-еркін жұмыс істеуі үшін дәл-қалыпталған жартылай өткізгішті экрандау-болатын разрядтағыш қатаң сынақтардан (соның ішінде ішінара разрядты, жоғары{8}}ток разрядты және термиялық тұрақтылықты тексеруден) өтеді және әртүрлі жүйе талаптарына сәйкес келетін әртүрлі кернеу көрсеткіштерімен қол жетімді.

03 Тестілеу

Тақталы трансформаторға арналған тұрақты ток орамасының кедергісін өлшеу (қарсылық өлшемдері) 4,45 Ом мәнін береді, бұл трансформатор орамаларының тұтастығын және ішкі электр қосылымдарының сенімділігін бағалауға арналған негізгі сынақ. Бұл дәл көрсеткіш өткізгіштердің тұрақты сапасын, сенімді қосылыстарды бекітуді және орамдар бойынша токтың біркелкі таралуын растайды, жұмыс кезінде резистивті шығындарды азайтады. Оңтайлы жұмыс диапазонына енетін 4,45 Ом өлшем трансформатордың тұрақты электр өнімділігін, тиімді қуат берілуін және қалалық тарату желісінің қолданбаларында ұзақ мерзімді сенімділігін қамтамасыз етеді.

04 Орау және жөнелту

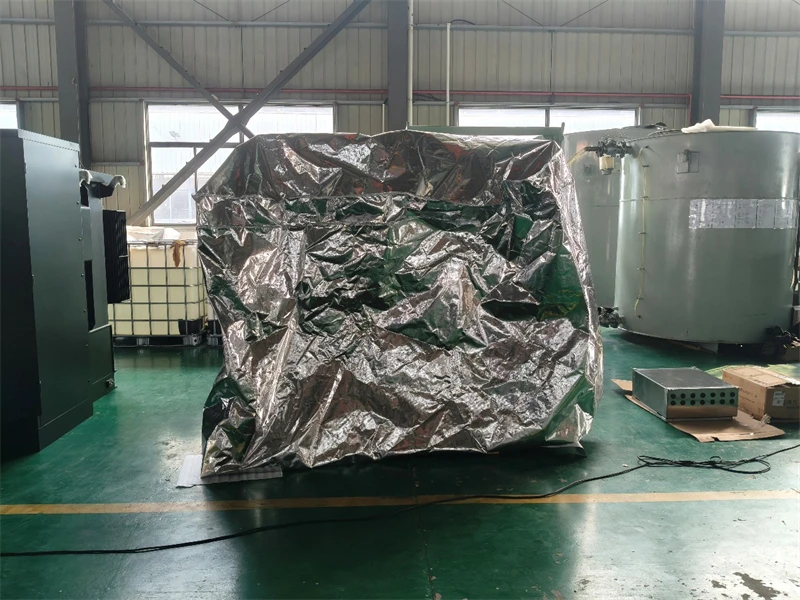

орау

Жеткізілім

05 Сайт және қорытынды

Қорытындылай келе, бұл төсем{0}}орнатылған трансформатор қуатты және тиімді тарату шешімін ұсынады. Оның коррозияға-төзімді тот баспайтын болаттан жасалған резервуары ұзақ-мерзімділікті қамтамасыз етеді, ал аз шығындар (373 Вт/1163 Вт) энергияны айтарлықтай үнемдеуге ықпал етеді. Жағдайды бақылауға арналған IFD, қауіпсіз жұмыс істеуге арналған төмен вольтты сөндіргіш және асқын кернеуден қорғауға арналған-жоғары вольтты разрядтағыш-қамтамасыз етілген біріктірілген пакет-қазіргі заманғы желілерге жоғары сенімді, қауіпсіз және төмен{11}}техникалық қызмет көрсету қондырғысын береді.
