500кВА Трансформатор-14,4/0,208 кВ|АҚШ 2025

01 Жалпы

1.1 Жоба туралы ақпарат

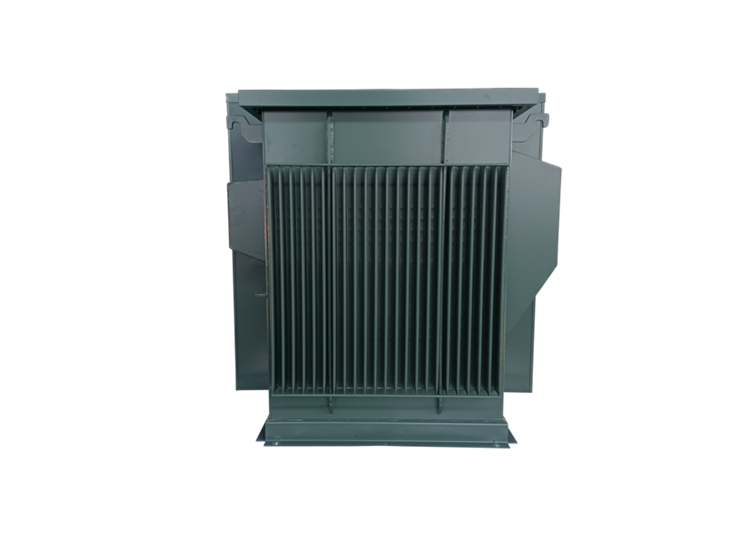

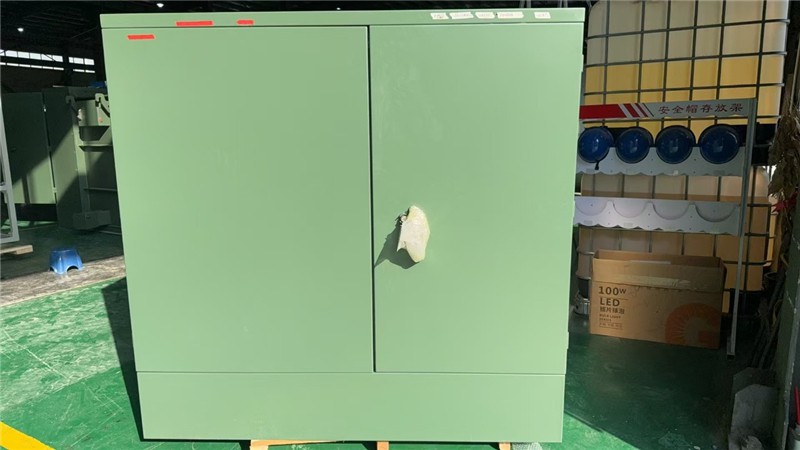

500 кВА үш фазалы монтаждалған трансформатор 2025 жылы Америкаға жеткізілді. Трансформатордың номиналды қуаты ONAN салқындатуымен 500 кВА. Бастапқы кернеу 14,4Д кВ, қайталама кернеу ±2*2,5% түрту диапазонымен (NLTC) 0,208У/0,12 кВ, олар Dyn1 векторлық тобын құрады.

Үш фазалы тақтаға орнатылған трансформатор қалалық және өнеркәсіптік аймақтарда кеңінен қолданылатын электр тарату жабдығының маңызды бөлігі болып табылады, ол жоғары{0}}вольтты электр энергиясын пайдаланушының тұтынуы үшін төмен{1}}вольтты қуатқа тиімді түрлендіруге арналған. Оның сырты -ауа райына төзімді металл материалдардан жасалған, судан, шаңнан және коррозиядан қорғайды,-ұзақ мерзімді тұрақты жұмысты қамтамасыз етеді. Ішкі құрылым жақсы-жобаланған, өзек үшін жоғары өткізгіштік материалдар қолданылған және орамдар үшін электрлік өнімділік пен механикалық беріктікке кепілдік беретін дәлдікпен орау әдістері қолданылады.

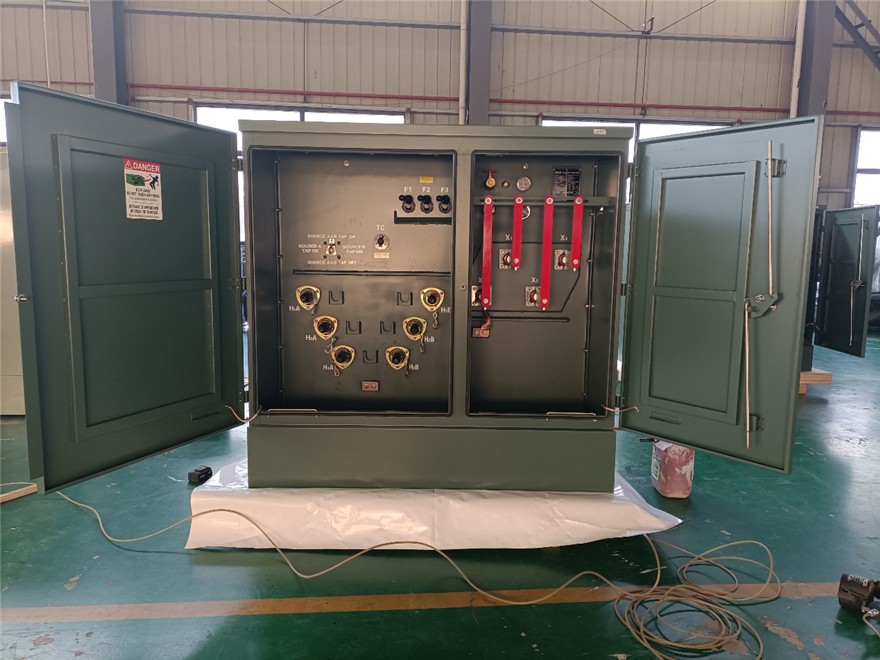

Тақтада орнатылған трансформатор жылдам қосылымдар мен қауіпсіз техникалық қызмет көрсету үшін штык қосқыштары және оқшаулау буындары сияқты маңызды керек-жарақтармен жабдықталған; жүктеме кезінде қауіпсіз тізбекті үзуге мүмкіндік беретін жүктемені ажыратқыштар; қауіпсіз жұмысты қамтамасыз ету үшін ішкі май температурасы мен деңгейін нақты-уақытта бақылайтын жоғарғы май термометрлері мен май деңгейін өлшейтін аспаптар; және оқшаулау жұмысына нұқсан келтіруі мүмкін ауаның ластануын болдырмау үшін оқшаулағыш майдың вакуумдық күйін қадағалайтын вакуумдық манометрлер. Осы керек-жарақтарды тиімді қолдану арқылы үш фазалы тақтаға орнатылған трансформатор қуат тарату жүйесінің тиімділігі мен қауіпсіздігін арттырып қана қоймайды, сонымен қатар электрмен жабдықтаудың тұрақтылығы мен сенімділігін қамтамасыз ете отырып, техникалық қызмет көрсететін персоналға ыңғайлылық береді.

1.2 Техникалық сипаттама

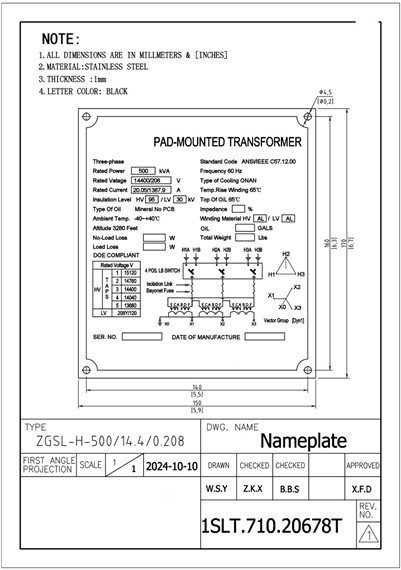

500 кВА төсемі бар трансформатор спецификациясының түрі және деректер парағы

1.3 Сызбалар

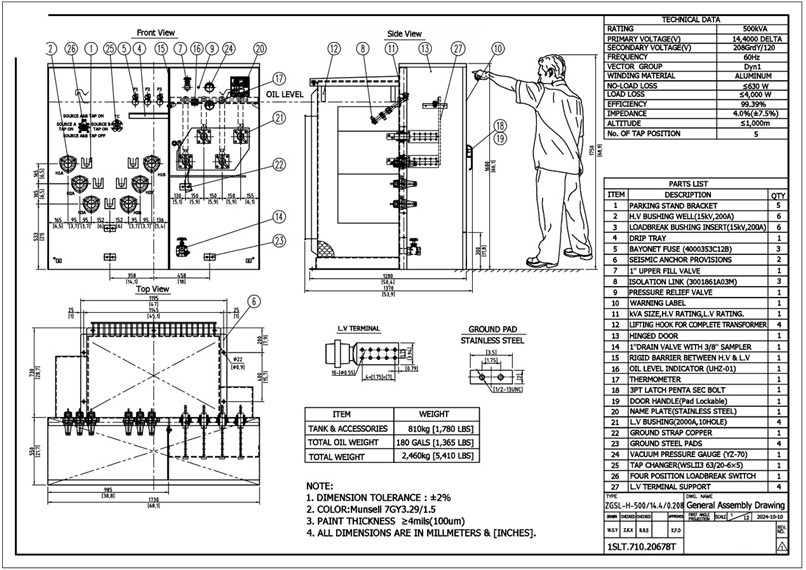

500 кВА пласткаға орнатылған трансформатор диаграммасының сызбасы және өлшемі.

02 Өндіріс

2.1 Негізгі

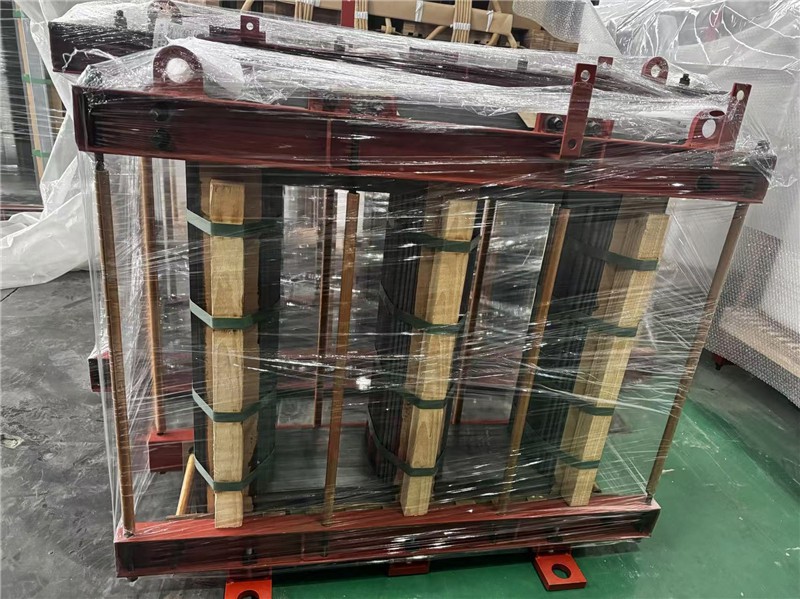

Үш тік өзек бағанынан тұратын-әрқайсысы бір фазаның магниттік ағынымен тураланған-үш-үш фазалы-өзек жоғары тиімді магниттік тізбекті құрайды. Бұл құрылымдық дизайн магниттік байланыстыруды және фазааралық кедергілерді минимумға дейін азайтады, осылайша электрлік өнімділікті жоғарылатады және ықтимал электр шуы мен тордың ауытқуларын тиімді түрде азайтады.

2.2 Орам

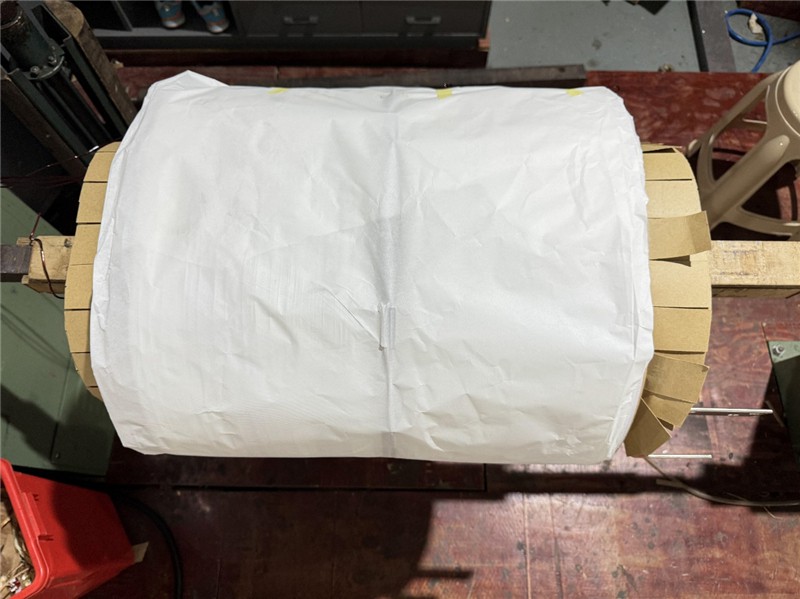

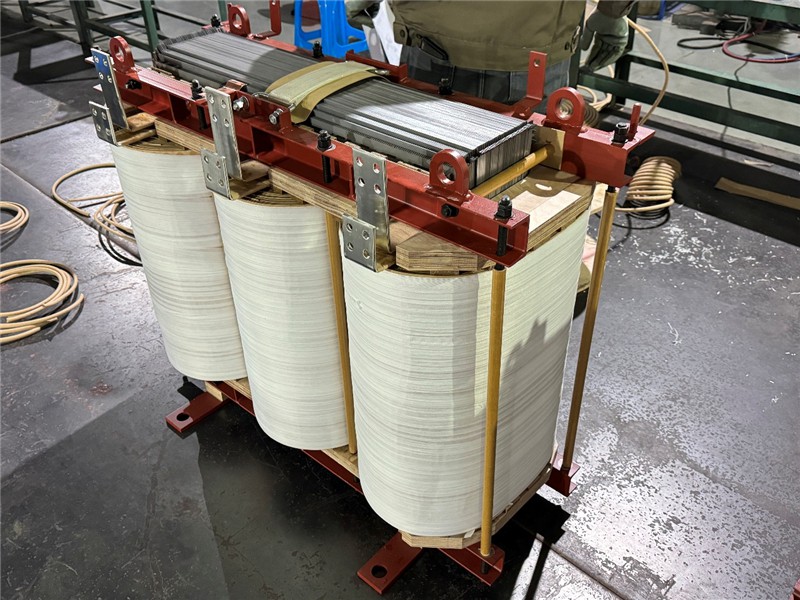

Трансформатордың негізгі мақсаты кіріс айнымалы кернеуді оның орамдары арқылы реттелетін шығыс деңгейіне түрлендіру болып табылады. Кернеуді бұл түрлендіру бұрылыс коэффициентін-жоғары{2}}вольтты катушкалардағы орамдар саны мен төмен-вольтты катушкалар арасындағы пропорционалдық қатынасты өзгерту арқылы мүмкін болады. Энергияны түрлендіру тиімділігін арттыру үшін дизайнерлер трансформатордың жұмыс сипаттамаларын, сондай-ақ кіріс және шығыс кернеу параметрлерін ескере отырып, жоғары және төмен кернеу орамдары үшін бұл қатынасты стратегиялық түрде калибрлеуі керек.

2.3 Резервуар

Жұмсақ болаттан жасалған резервуар берік коррозияға төзімділік пен механикалық серпімділікті қамтамасыз етеді, оның сыртқы корпусы герметикалық тығыздағыш пен құрылымның беріктігін қамтамасыз ету үшін дәнекерлеу процестері арқылы жасалған. Оның конструкциясы май айналымын жеңілдету үшін жылу конвекциясының принциптерін қамтиды, осылайша жылуды тарату өнімділігін арттырады, ал сәйкес қауіпсіздік стандарттарын сақтау мұнай деңгейінің интеграцияланған көрсеткіштері мен ағып кетуді анықтау механизмдері- арқылы май деңгейін үздіксіз бақылауға және ағып кетуді жылдам анықтауға мүмкіндік береді.

2.4 Қорытынды жиналыс

Негізді құрастыру: Май ыдысын тегіс жерге орналастырып, тірек конструкцияларын орнатыңыз. Өзек пен орамды орнату: сенімді бекітуді қамтамасыз етіп, трансформатор өзегі мен орамдарын орнына орнатыңыз. Май цистернасын тығыздау және толтыру: Трансформатор майын құймас бұрын, май деңгейін белгіленген стандартты диапазонда ұстай отырып, май ыдысын дұрыс жабыңыз. Электр қосылымдары: жоғары{3}}вольтты және төмен-вольтты кабельдерді жалғап, қорғаныс компоненттерін сәйкесінше орнатыңыз.

03 Тестілеу

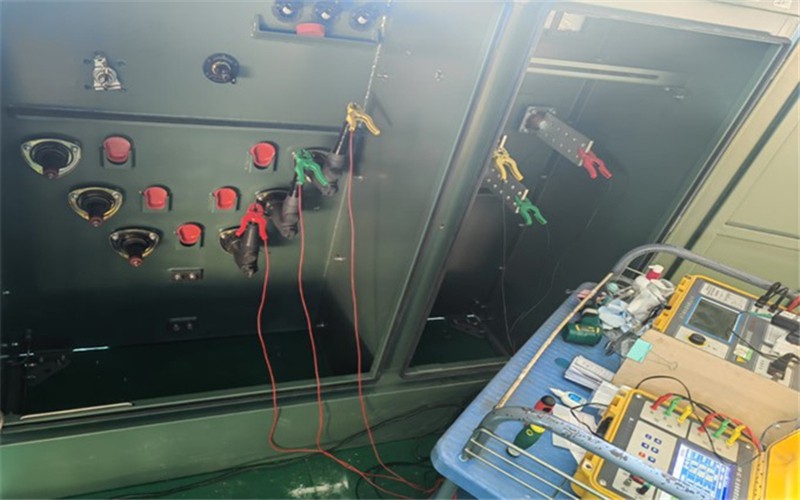

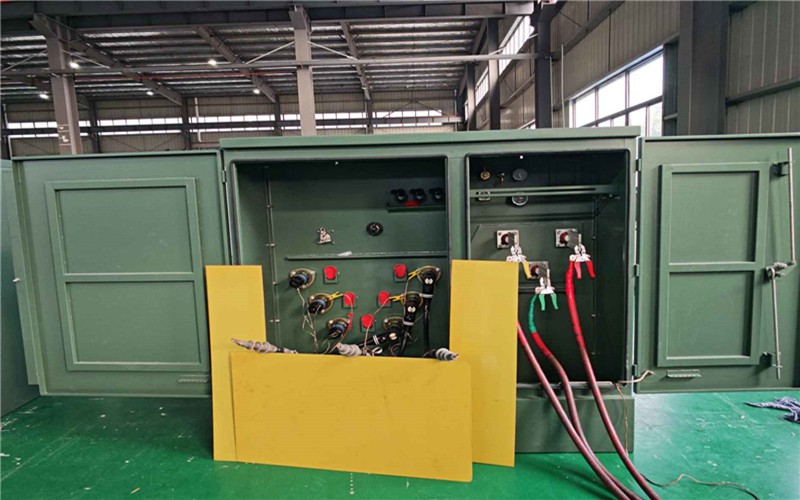

Үш{0}}фазалық төсем-орнатылған трансформаторлар орнату алдында өнімділікті, қауіпсіздікті және сенімділікті растау үшін кешенді сынақтардан өтеді, соның ішінде электрлік оқшаулау жүйелерінің тұтастығын тексеру үшін оқшаулау кедергісін сынау, бұрылу коэффициенті мен полярлық сынақтары, нақты кернеуді стендтің нақты түрлендіруіне баға беру{{2} ақаулық жағдайында құрылымдық және электрлік төзімділік, энергия тиімділігіне сәйкестікті растау үшін жүктемені жоғалту және жүктемені жоғалтпау-өлшемдері, оқшаулағыш сұйықтықтың электр кернеуіне төтеп беру қабілетін бағалау үшін майдың диэлектрлік беріктігін сынау және резервуардың герметикалық тығыздалуына кепілдік беру үшін қысым мен ағып кету сынақтары, мысалы, IE5.2.2.2 талаптарына сәйкес, IE5.27 талаптарына сәйкес орындалған. құрылғы сыртқы, төсем{6}}орнатылған қолданбаларда қауіпсіз және тиімді жұмыс істейді.

04 Орау және жөнелту

4.1 Орау

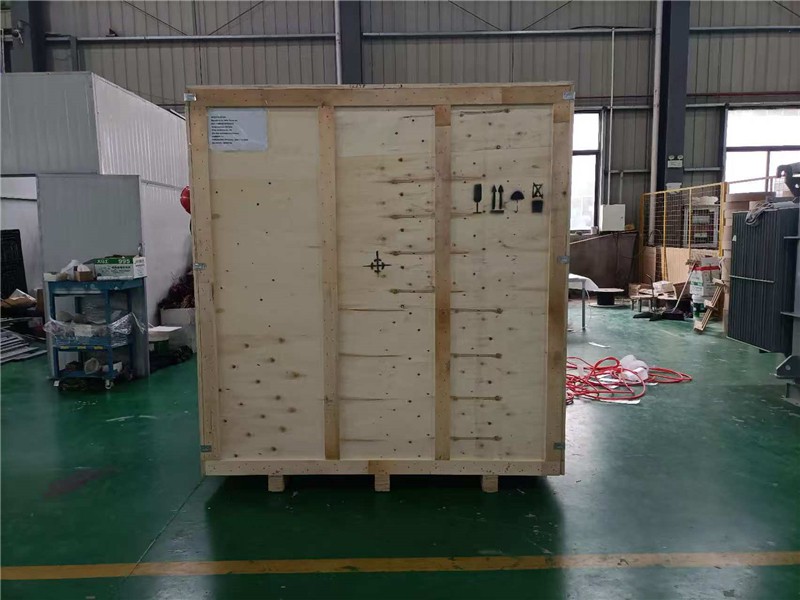

Үш{0}}фазалы төсеніш-орнатылған трансформаторлар тасымалдау үшін сенімді түрде оралған: ылғалға төзімді пленкамен оралған- және соққыларды сіңіретін{3}}материалдармен жастықталған, құрылғы ауыр жүкті болатпен немесе күшейтілген ағаш жәшікпен-бекітілген, ішкі бекіткіштері бар, тасығыштардың зақымдалуынан және қоқыстарды көтеруден қорғайды. стандарттар.

4.2 Жеткізу

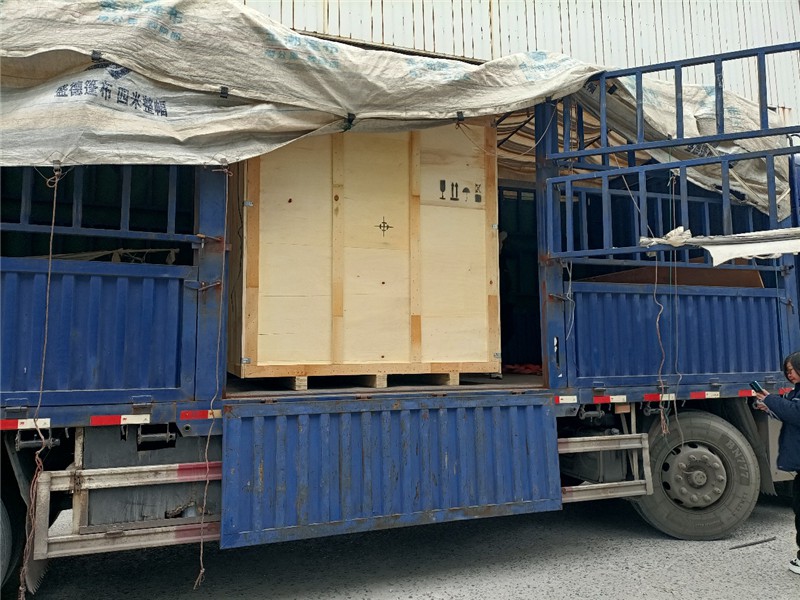

Үш-фазалы төсеніш-монтаждалған трансформаторлар теңіз жағдайларына төтеп беру, жылжу немесе зақымдануды болдырмау және халықаралық тасымалдау ережелерін сақтау үшін-ауыр{2}}жүктелген, ауа райына{3}}тұйықталған жәшіктер-ішкі бекіткіштермен, көтеру құлақшаларымен және ылғал тосқауылдармен-бекітілген теңіз арқылы тасымалданады.

05 Сайт және қорытынды

Қорытындылай келе, үш-фазалы тақта-монтаждалған трансформатор қуатты тиімді және сенімді таратудың маңызды құрамдас бөлігі болып табылады. Берікті дизайнымен, тамаша жылуды басқаруымен және жоғары оқшаулау қасиеттерімен бұл трансформатор қауіпсіздік пен ұзақ қызмет мерзімін қамтамасыз ете отырып, заманауи электр жүйелерінің талаптарын қанағаттандыру үшін жасалған. Инфрақұрылымды жақсартқыңыз келсе немесе бар жүйелерді жаңартқыңыз келсе, біздің үш-фазалы тақта-монтаждалған трансформаторымыз операцияларыңызды үздіксіз қуаттандыру үшін тамаша шешім ұсынады. Сіздің үміттеріңізді қанағаттандырып қана қоймай, сонымен қатар тұрақты энергетикалық болашаққа үлес қосатын өнімді жеткізу үшін біздің тәжірибеміз бен сапаға деген міндеттемемізге сеніңіз. Біздің шешімдерімізді қарастырғаныңыз үшін рахмет; электр қуатын тарату қажеттіліктеріңізге қолдау көрсетуді асыға күтеміз.
