25ква Полюске орнатылған трансформатор-2,4*7,2/0,12*0,24 КВ|Канада 2025

01 Жалпы

1.1 Жобаның сипаттамасы

2025 жылы SCOTECH канадалық коммуналдық қызметтерді тарату жобасы үшін 25 кВА бір фазалы полюске орнатылған трансформаторды жеткізді.

Жоба CSA C2.2-06 стандарттары мен жергілікті канадалық қызметтік бағдарламаның талаптарына сай болды. Біз асқын кернеуден қорғауға, оқшаулау сенімділігіне және сыртқы қауіпсіздікке ерекше назар аудардық - өйткені ауылдық жерлерде ауа-райы немесе жабайы табиғат сізге не әкелетінін ешқашан білмейсіз.

Ауылдық фидер желісінің бойындағы тарату бағанасына орнатылған бұл трансформатор тұрғын үйге қызмет көрсету үшін орташа кернеуді 120/240 В дейін төмендетеді. Ол тұрақты кернеу мен қоршаған ортаның ұзақ мерзімділігі маңызды-және жабайы табиғатты қорғауға-тығыздығы төмен аймақтардағы әуе тарату желілері үшін арнайы жасалған.

Бұл тіректер найзағайға, ауыспалы кернеулерге және кейде қызық жануарларға ұшырайтындықтан, біз құрылғыны -өнімділігі жоғары ток сөндіргішпен және жабайы табиғатты қорғаушылармен жабдықтадық. Бұл орнату трансформаторды ұзақ уақыт бойы сенімді сақтайды және тіпті қиын жағдайларда да тоқтау қаупін азайтуға көмектеседі.

1.2 Техникалық сипаттама

25кВА полюске орнатылған трансформатордың сипаттамасы және деректер парағы

1.3 Сызбалар

25 кВА тірекке орнатылған трансформатордың сызбасы және тақтайшасы

02 Өндіріс

2.1 Орам

Катушканы орнату: LV фольгасы, HV сымы, мыс пен алюминий қоспасы. Фольга токты таратады, жылуды шығарады. Сым бүгіледі, оқшауланған күйде қалады. Мыс{3}}алюминий қоспасы тиімділік пен тиімді бағаға ие. Төзімді. Қала көшелерінде, ауылдық желілерде, күн қандай болса да жұмыс істейді. Сенімді, тұрақты, өз жұмысын алаңдатпай орындайды.

2.2 IFD

Бұл 25 кВА полюске орнатылған трансформатор трансформатор орамдарын қосымша қорғау үшін таңдалған қосымша ішкі сақтандырғыш құрылғысымен (IFD) жабдықталған. IFD жүйенің қалған бөлігіне әсер етпей, зақымдалған орама бөлігін ажыратып, ішкі қысқа тұйықталулардан немесе шамадан тыс жүктемелерден қорғау ретінде әрекет етеді. Бұл мүмкіндік жұмыс сенімділігін арттырады, әсіресе қашықтағы немесе ауылдық жер үсті тарату желілерінде және тапсырыс берушінің арнайы қауіпсіздік пен өнімділік талаптарына сай болу үшін осы жоба үшін таңдалған.

2.3 Резервуар

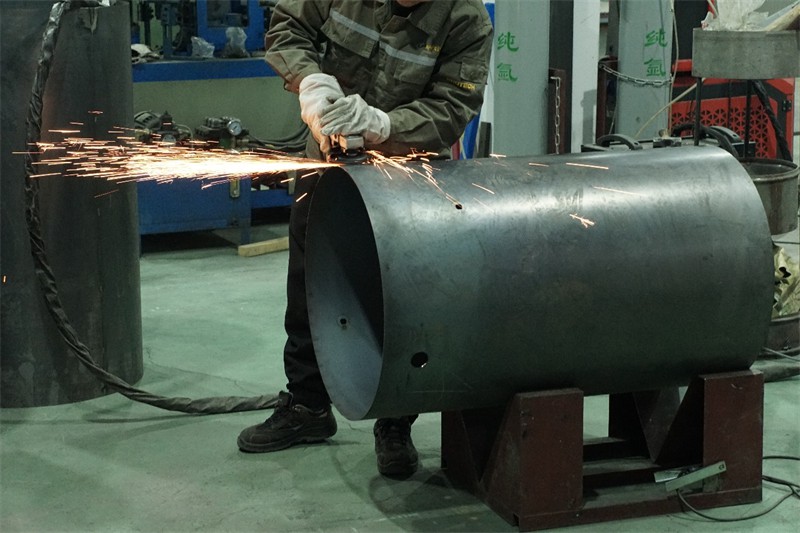

Мұнай цистернасы SCOTECH компаниясының резервуарлар жасайтын цехында нақты өндіріс процесіне сәйкес дайындалды: болат пластиналар алдымен өлшеміне сәйкес кесіліп, бұрғыланды, майыстырылды және пішінге келтірілді, содан кейін толық резервуарға дәнекерленген. Дәнекерлеуден кейін біздің білікті техниктер ілеспе фотосуретте көрсетілгендей қожды қолмен алып тастады, ал резервуар әрі қарай ұнтақтау және ату-жару арқылы дайындалды. Соңында, ұнтақ жабыны жағылып, дайын резервуар ұзақ уақыт бойы сыртқы тозуға, коррозияға төзімділікке және жалпы сапаға-қамтамасыз ету үшін мұқият тексеруден өтті.

2.4 9кВ ВТ разрядтауыш

7,2 кВ бастапқы тарату жүйесінде жұмыс істейтін 25 кВА полюсті трансформаторды қорғау үшін 9 кВ класты ток разрядтағыш таңдалып, негізгі жағында орнатылды.

Реттегіш найзағай импульсінің асқын кернеуін 30 кВ-тан төмен ұстайды, яғни трансформатордың оқшаулауы қорғалған күйде қалады және оның қызмет ету мерзімі -әсіресе дауыл соғуы мүмкін ашық тіректерде нақты артады.

Бұл қондырғылар ашық ауада және жануарлар-жақсы болғандықтан, олар қызық,-біз жабайы табиғатты қорғаушыларды негізгі втулкалар мен разрядқыштың өзіне қостық. Осылайша, жануарларға қатысты ақаулардың-қауіпі төмендейді және трансформатор қауіпсіз және сенімді болып қалады. Бұл ауылдық және қала маңындағы тарату желілері үшін дәл осындай қорғаныс.

Трансформаторларға орнатылған кернеуді сөндіргіштер

Тоқтатқыштың сызбасы

Тоқтатқыштың қорғаныс қақпағы

03 Бөлу құрылымы стандарты

04 Орау және тасымалдау

4.1 Орау

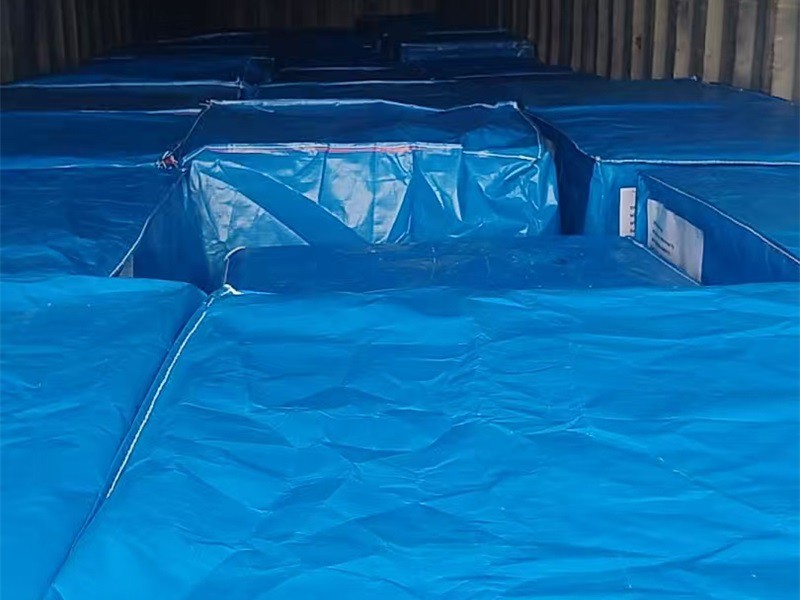

4.2 Жеткізу
